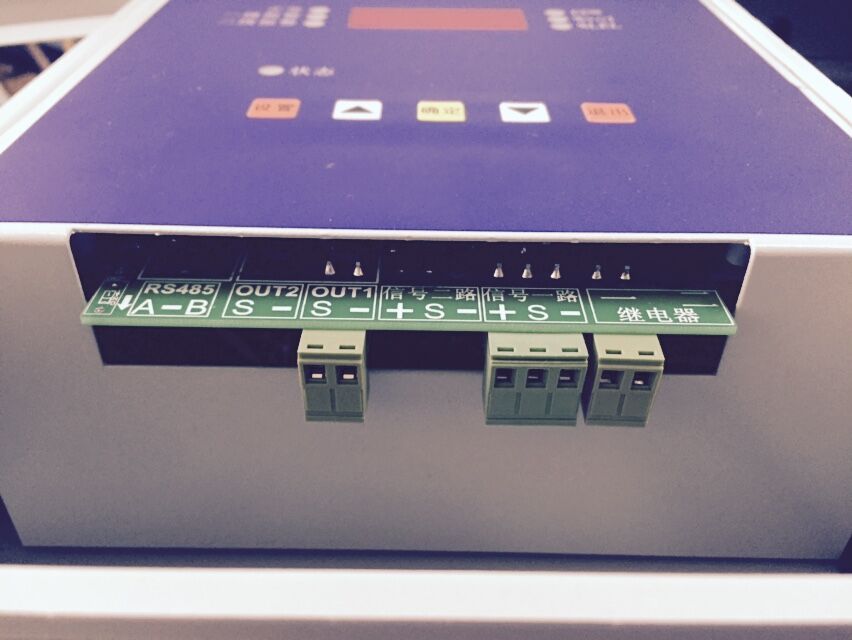

内部接线都已经引线到了接线端子上，用户只需要在接线端子接线即可。用户打开机壳后，箱里底部可以看见三组接线端子。如图2所示：
图2 箱体内部图
右边接2线端子为继电器输出接口，平时为常开；中间接3线接线端子为变送器接线端子，其中3线接口分别为，左边——24V正，中间——信号， 右边——24V负（即 地线），左边接2线接线端子为4-20mA信号输出接口，其中2线接口分别为，左边——信号，右边——地线。
用户端接口接法
1. 继电器接口：
该接口为无源输出接口，用户在使用的时候，需要将该接口作为一个开关串接的设备电源和控制设备之间的回路中。
2. 变送器接口：
可以连接3线制和两线制4-20mA的变送器，两线制只需接电源正和信号，不用接地线，三线制按照所示线的定义对应连接即可。
3. 4-20mA输出接口（选配）
控制器可提供4~20mA电流环输出，与4~20mA输入对应。该输出信号可以用来连接安装在较远距离的另一台控制柜，也可以连接DCS等设备。
4. 485通信接口（选配）
控制器可提供RS485通信接口，可连接远端电脑，协议可选择Modbus RTU 或者本公司定义的协议。
Modbus RTU 可以连接各种组态软件(例如组态王，力控等)。
也通过本公司开发的上位机软件，实时显示控制器检测的参数。
